詳細說明：

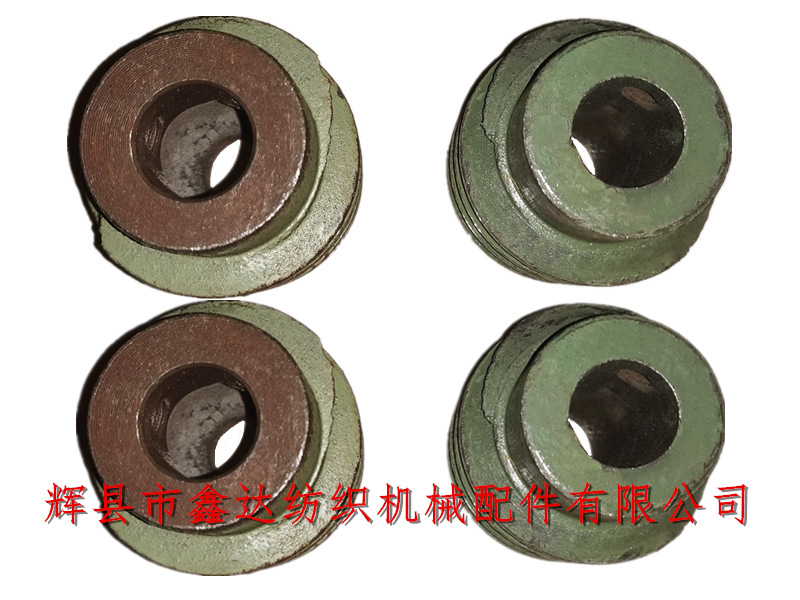

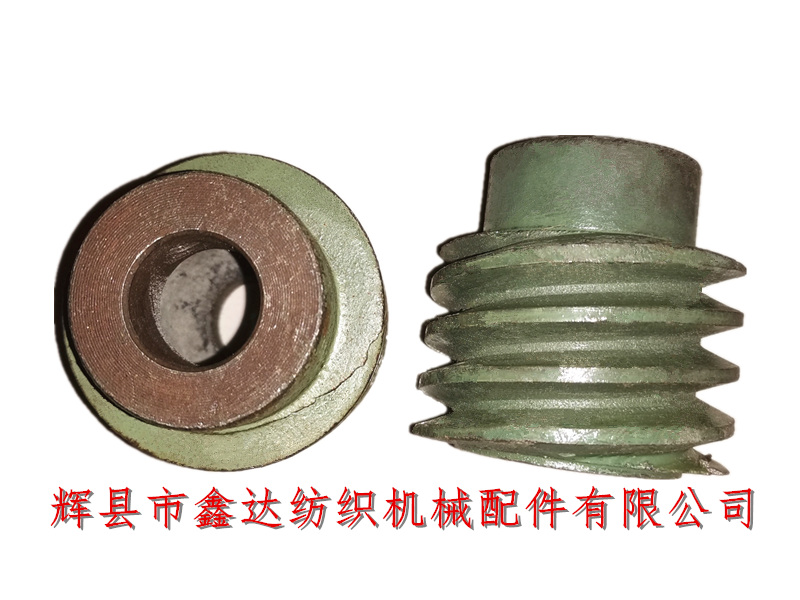

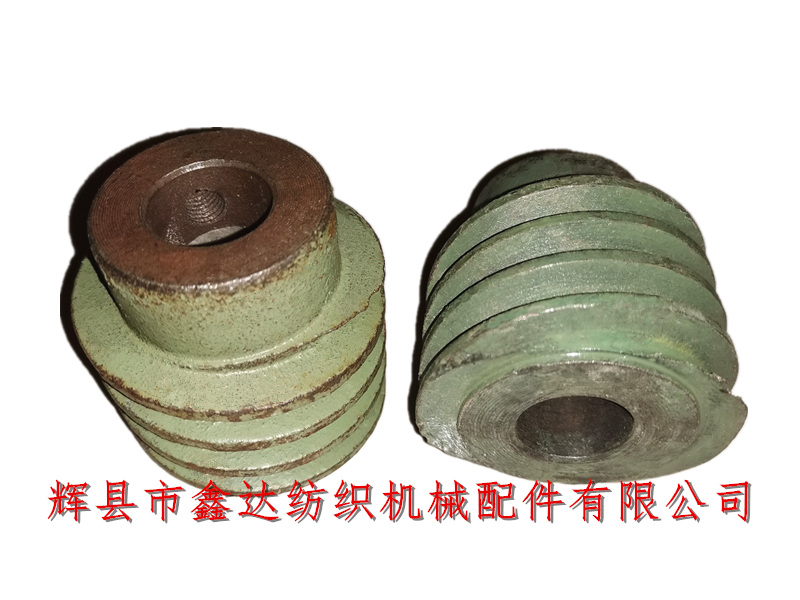

輝縣市鑫達紡織機械配件有限公司提供44寸有梭織機配件B19送經蝸桿（雙頭），1511型紡織機采用內送經裝置，使用的蝸輪、蝸桿一般是雙頭的（此外還有三頭、四頭、單頭），B19送經蝸桿的材質是灰鐵HT20-40，內孔直徑是24mm，外直徑是68mm，高度6.9厘米，分左手、右手，每臺織布機使用1個。

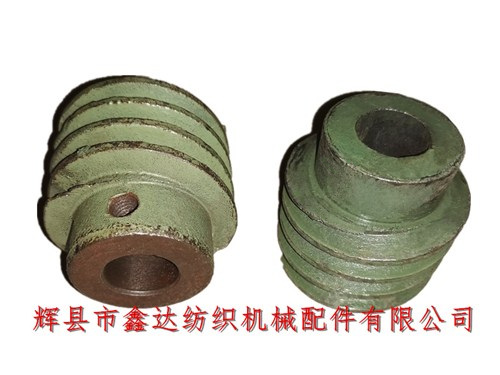

上圖中左邊是右手車的，用R表示；反之右側是左手車的，用L表示，圓臺外直徑是48mm，中間圓孔穿過B17送經側軸，B17外側至墻板P1的內邊緣距離為224毫米，側軸前后略有橫動，但不超過0.8mm。
B19內送經蝸桿上面的雙頭螺旋角度是7°，安裝時檢驗：校正送經軸、使與送經側軸垂直，而且兩軸表面之間有37mm間距，1511型織機的各種零件及其件號、名稱、材料、裝配規(guī)格、安裝要點都需要熟練掌握。
1511型紡織機配件-B19送經蝸桿、B5送經蝸輪、雙頭蝸桿、B17送經側軸、B13送經軸等配件構成了小型織布機的內送經結構，如果需要采購此類織機配件，請聯系我公司咨詢詳情。
